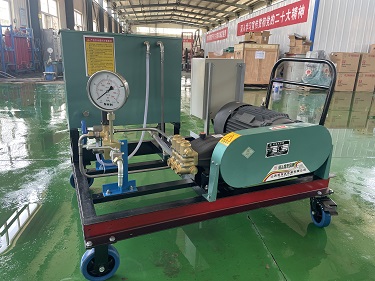

一、3DY-15KW高压大流量电动试压泵结构特点

     此电动试压泵主要由电机、电柜、压力表、泵头、保压阀、调压阀、底盘、水箱、排出管等组成。

泵头采用卧式三柱塞泵型式，由电机通过皮带减速，带动曲轴连杆机构，将旋转运动转换为往复运动。并通过十字头带动柱塞在液缸内工作。这样，试验介质通过吸入、排出阀，形成高压液体排出。

泵头的排出口（泵头的左侧），通过高压弯管与压力控制系统连接。

在压力控制系统的左侧，设置有安全阀（开启压力出厂时校准在1.15-1.25倍额定工作压力内），用来保护试压泵，防止超压，用户不要随意调整；前端设置有泵泄压阀，在长时间保压时卸载泵的压力。

安全阀右端连接调压溢流阀，以设置压力试验最高限压，调压阀出口设置有保压阀，当被试验件达到试验压力值后，停机,该阀自动将试验回路与泵截断进行保压。

排出口的上端装有压力表，以示试验压力，为防止泵的脉动压力和被试件爆破压力突降，影响表的读视，表下部设有阻尼装置。排出口右侧设置有泄压阀，用于试验完毕后卸除回路压力。在泵出厂时，带有一段泄压回流管，可以接在水箱的回流接头上，如若水质不好就直接放掉。在泄压时为防止从被试件返回的泥砂，在泵出口接头内设有过滤网，用户无需清理，在再次试压时排出的水流可以冲刷掉。

  泵的起动运转，利用电磁起动器进行操作。设置有起动和停止按钮。

二、使用方法

 ㈠准备工作

    1、安装好压力表，表盘向操作者方向，利于观察。

     2、安装好电源线路。检查电路的绝缘及安全情况,并可靠接地。

       3、使用前应检查曲轴箱内润滑油油面高度，使其保持在油尺的油线上。润滑油加注AN30-46号机油.                                          4、检查水箱清洁与否，并加满试验介质，也可以把水箱与自来水连接起来（水箱的左上角进口），切忌：使用含泥沙污水，以免堵塞管路磨坏柱塞，使各系统阀关闭不严造成故障。

      5、检查各连接部位和压紧螺塞是否紧固。

㈡、起动运转

             1、起动电动机，检查空车运转是否正常(切记避免泵无水运转)，声晌应均匀无异常杂音，排水应均匀，无明显波动。然后停机。

   2、用高压软管将被试容器与泵的排出口连接起来，大型压力容器，在试验前先用试验介质灌满，小型压力容器,为了利于升压和保压，最好在试验回路中配置一个足够容量的(不小于100L)蓄能容器如图4。或将被试容器串接起来。

3、起动电动机，泵开始正常工作， 被试容器进行充水，充满水后，压力徐徐上升止规定的试验压力，停机保压到要求时间。

4、按被试容器的试验要求检查验收。试验完毕后，打开卸压阀卸除回路压力。

㈢、在运转过程中注意事项

1、试验压力不允许超过泵的额定工作压力。

2、试压泵在升压过程中，若压力表指针摆动过大，说明连接管路直

径过细，或被试件容积太小，应配备足够容量的压力容器。

3、小型压力容器升压速度过快，应采取点动升压的办法进行升压。

4、泵在运转过程中应无噪声杂音。

5、润滑油允许温升≤45ºC。

6、在工作中如发现泵本身有漏水现象时，应立即停止工作，卸除压力进行检修，不允许在漏水情况下继续工作。

7、在环境温度0ºC以下使用时，应考虑采取防冻错施。
