      试压泵厂家的计算机控制的试压泵系统，属于非标定做设备，每个客户的行业需求不同千差万别，做出来的试压泵控制系统自然也就不同，下面只是列举了做过的一个项目的技术方案，仅供参考：计算机控制试压泵设备主体由3D-SY180/250MPa型高压电动试压泵泵组（含集成低压注水泵）与试压泵压力集成阀组及双屏计算机操作台（含试压泵控制系统及高清视频监控系统）三部分组成。其中高压电动试压泵泵组中的低压注水泵的最大注水压力为6.3MPa，当压力达到6.3MPa后自动停止注水，高压电动试压泵自动开启，可通过试压软件设置中的注水泵设置自动控制，高压电动试压泵泵组与试压泵压力集成阀组脱离试压泵控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。试压泵压力集成阀组通过不锈钢镜面管汇与被测高压阀门相连接，试压系统所有外接电线电缆及数据线据项目现场施工需要调整。

     本试压泵控制系统中试压泵压力集成阀组阀门管汇，均采用进口美国HIP高压气控阀及高压单向阀以及高压截止阀，比某些同行业厂家自己生产的远控卸荷阀更加能提高整个系统的使用寿命，更能保证整体系统的测试精度、保压精度、并可以将自然压降减至更低，从而实现了整个系统的相对“零泄漏”，我公司早在十几年前就应用变频无极调速系统来控制电动试压泵的升压速率，从而最大限度的实现了停泵不超压，压力不过冲，这一点大大优于同行业其它厂家靠几套机械阀组动作来回配合繁琐的控制功能。本试压系统还配有远程遥控紧急开泵、停泵功能，这一点大大的方便了操作人员实际试压工作中的劳动强度，例如在阀门拧好接口准备开始试压时，可以按遥控器远程开起试压泵，操作人员检查所有接口有无拧紧或者漏水漏压，如遇这种情况可遥控停泵进行操作。本试压控制系统采用电动试压泵安全阀超压自动起跳和试压泵压力集成阀组里进口高压气控阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急故障可按急停按钮关闭控制系统电源，然后手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵，遥控有效距离100米内。
    本系统采用高清视频监控系统由四路高清摄像组成，采用目前国内先进的网络硬盘录像机与高清摄像系统组成，四路高清远红外摄像无缝隙实时覆盖，还可连入局域网或国际互联网，可实现车间、办公室以及有互联网接入的任何地方远程登陆进行操控（甚至在手机上都可完成），通过计算机控制试压软件及高清摄像系统实现了对压力测试及监控的远程操控和异常诊断。

      重要启示：以上试压泵控制系统的计算机操作台图片，为本人在2012‎年‎7‎月‎20‎日‏15:01:54时在渤海钻探测井公司试压现场亲手拍摄。

      计算机控制的试压泵系统，属于非标定做设备，每个客户的行业需求不同千差万别，做出来的试压泵控制系统自然也就不同，基本上具有下面功能（1）具有人工加压或自动加压功能。（2）压力测试范围内可设置分段试验程序，加压时系统将自动升压、停机、保压。（3）系统具有自动卸荷功能，容器自动卸荷、急停和超压自动卸荷功能。（4）试压过程中预设的保压时间可自由设定。（5）具备实时压力显示、曲线显示、时间显示、工作状态显示等。（6）系统具有压力设定、标定、软件零位修正功能。（7）具有系统超压、故障状态反馈等状态的报警功能。（8）具有对被测容器在保压阶段保压状态作出自动判别功能

试压泵计算机高压测试系统

协议号：No.JG20160103

产品型号：3D-SY250MPa

产品名称：试压泵计算机控制高压测试系统

一、设备的使用条件：

1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；

2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；

3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；

4、设计耐压:250MPa；

5、测试温度：根据实际使用环境及介质温度；

6、压力测量精度：精准度为满量程FS0.25%；

7、本试压泵控制系统采用250MPa精度为FS0.25%的压力传感器；

8、本试压泵控制系统的整体控制精度为FS0.3-0.5%；

9、电源：AC380/220V,50Hz；

10、相对空气湿度要求：≤70-90%。

本套设备根据客户实际技术要求非标制作：其中参考试压泵执行标准：

JB/T9089-2014试压泵

JB/T6909-2014超高压泵

JB/T12013-2014自控试压机

JB/T53194电动试压泵 产品质量分等；

GB-T9234-1997机动往复泵；

GBT 7784-2006 机动往复泵试验方法。

以下为客户技术要求：(客户提出简单技术要求，结合参考技术方案整理)

1、最高检测压力：最高压力为250 Mpa。

2、检测对象阀门、节流管、套管和各类压力容器等。

3、控制软件可任意设定试验程序，实时记录检测数据，能够提供数据任意曲线图。

4、试压高清监控功能，四路高清监控。

5、高压试压泵配两块压力表，要求压力表和传感器带原始第三方检测报告。

根据客户以上技术要求及与客户现场技术沟通交流后，结合我公司做过的类似项目，现做出技术方案如下：

（此方案中所有图片均为我公司曾经做过的项目实物照片，图片仅供参考具体请以到货实物为准）

二、设备配置部分技术参数及详细功能描述：

1、设备概述：本设备根据需方技术要求非标制作：

设备主体由3D-SY180/250MPa型高压电动试压泵泵组（含集成低压注水泵）与试压泵压力集成阀组及双屏计算机操作台（含试压泵控制系统及高清视频监控系统）三部分组成。其中高压电动试压泵泵组中的低压注水泵的最大注水压力为6.3MPa，当压力达到6.3MPa后自动停止注水，高压电动试压泵自动开启，可通过试压软件设置中的注水泵设置自动控制，高压电动试压泵泵组与试压泵压力集成阀组脱离试压泵控制系统后可独立进行试压试验，但只能显示和控制压力不能进行数据运算与打印报表。试压泵压力集成阀组通过不锈钢镜面管汇与被测高压阀门相连接，试压系统所有外接电线电缆及数据线据项目现场施工需要调整。

  本试压泵控制系统中试压泵压力集成阀组阀门管汇，均采用进口美国HIP高压气控阀及高压单向阀以及高压截止阀，比某些同行业试压泵厂家自己生产的远控卸荷阀更加能提高整个系统的使用寿命，更能保证整体系统的测试精度、保压精度、并可以将自然压降减至更低，从而实现了整个系统的相对“零泄漏”，我公司早在十几年前就应用变频无极调速系统来控制电动试压泵的升压速率，从而最大限度的实现了停泵不超压，压力不过冲，这一点大大优于同行业其它试压泵厂家靠几套机械阀组动作来回配合繁琐的控制功能。本试压系统还配有远程遥控紧急开泵、停泵功能，这一点大大的方便了操作人员实际试压工作中的劳动强度，例如在阀门拧好接口准备开始试压时，可以按遥控器远程开泵，操作人员检查所有接口有无拧紧或者漏水漏压，如遇这种情况可遥控停泵进行操作。

  本试压泵控制系统采用电动试压泵安全阀超压自动起跳和试压泵压力集成阀组里进口高压气控阀远程卸放压力以及采用防震电接点压力表来进行系统限压安全保护。如果试压泵出现紧急故障可按急停按钮关闭控制系统电源，然后手动泄除试样及设备内部压力, 设备运行如遇紧急情况可用遥控紧急停泵，遥控有效距离100米内。

本系统采用高清视频监控系统由四路高清摄像组成，采用目前国内先进的网络硬盘录像机与高清摄像系统组成，四路高清远红外摄像无缝隙实时覆盖，还可连入局域网或国际互联网，可实现车间、办公室以及有互联网接入的任何地方远程登陆进行操控（甚至在手机上都可完成），通过计算机控制试压软件及高清摄像系统实现了对压力测试及监控的远程操控和异常诊断。

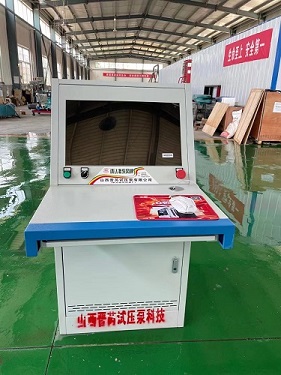

双屏计算机操作台及现场监控，图片仅供参考具体请以到货实物为准。

双屏计算机操作台，图片仅供参考具体请以到货实物为准。

试压系统工作时软件与监控画面图片，仅供参考具体请以到货实物为准。

试压系统工作时软件与监控画面图片，仅供参考具体请以到货实物为准。

简易管道试压坑试验监控现场图片，含应力应变测试系统。图片仅供参考，具体请以到货实物为准。

二、总体技术方案：

1、系统原理图：仅供参考，具体请以最后协议为准：

2、系统电路图：仅供参考，具体请以最后协议为准：

2、计算机试压泵控制系统详细配置：
