SY-1.6～10型手动系列试压泵

一、   概述

SY型单缸手动系列试压泵澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖（以下简称泵），主要是对各类压力容器、管道、阀门等，做水压、密封、强度试验，或试验室中获得高压液体的设备。试验介质为水、运动粘度≤20cst（50℃）㎜²/s油类或类似于水、油的液体。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖二、        基本参数

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖三、   结构特点

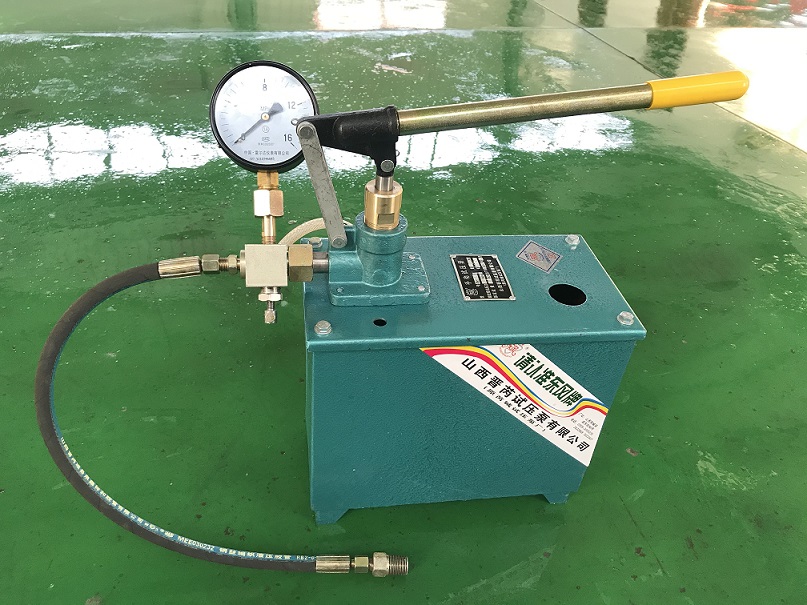

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖本泵为立式单缸手动往复泵，主要由泵体（其中包括柱塞、进出水阀系、泄荷阀等）、水箱、压力表、操作手柄等组成（如结构图1）。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖泵体固定在水箱盖上，在水箱盖的右前方设有注水孔，可加入清洁的试验介质。

泵体的上端设置有压力表，以示试验压力。

泵体的右端设置有泄压阀，在保压试验结束后，卸除回路压力。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖操作手柄分为两段，一段与泵体和柱塞铰连，另一段插入前端的孔中，利于泵包装和不使用时抽去手柄。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖泵工作时插入手柄，操纵手柄使柱塞上下作往复运动，当柱塞向上运动时，水缸内容积不断增大形成真空，此时水箱内的试验介质在负压作用下，经滤网、吸水管顶开吸入阀进入缸体内。当柱塞向下运动时，吸入阀靠自重及水缸内的压力关闭，介质压力升高，大于排出端的压力后，排出阀打开，高压介质经排出口直至被试容器。如此往复，水箱内的介质不断被压入被试容器内，容器内的压力不断升高，直至达到要求压力，历时规定保压时间后，打开泄压阀，即可使试验介质放回水箱内。

压力容器在试验前，须先用试验介质灌满，然后接上试压泵进行试压。

四、  安装

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖1、开箱后请先清点随机技术文件和备件，熟悉使用说明书后再进行泵的安装。

2、先卸下水箱的4个固定螺栓，取出水箱内的所有零部件，再卸下水箱盖中间4个固定泵头的螺栓，将泵头拆下。

3、把泵头向上装在水箱盖上，拧紧4个螺栓（在4个角）。

4、把滤网拧到吸水管上，由水箱盖的下面装入泵体的吸入口，用手钳拧紧。

5、将水箱盖装回水箱，并拧紧4个固定螺栓，

6、装上压力表，并使其面向手柄方向，插入手柄。

7、水箱内加满水（或规定的其它介质），摇动手柄待排出口正常出水之后，再连接被试件便可使用。

五、 使用规则

1、使用前检查螺纹连接处是否拧紧，并在柱塞、手柄铰接销轴处，滴几点机油，以利润滑。

2、压力表配用量程应大于额压力1.5倍。

3、在试验前，先将被试容器注满清洁的试验介质，并尽量排空气体。微小型压力容器容积＜2～4L试验回路应配置不小于2～4L的蓄能容器如（图2）。严禁使用含有泥沙等杂物的介质。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖4、摇动手柄，应无阻滞现象及其它异常情况，施力要稳重均匀不可敲击。

5、正常工作时禁止压力超过额定压力。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖6、 使用中若发现有细微的漏水现象时应立即停止工作进行检查修理。

7、使用完毕后应放尽水箱和泵头内的积水，并从泵的吸入口注入一定量（从排出口流出为宜）的机油。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖8、在环境温度0℃以下使用，工作介质为水时添加适当的防冻剂，或采取其它防冻错施。

六 、  故障与检修

1、 吸不上水

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖（1）、吸水管没装好，进气，或过滤网堵死。

（2）、泵内空气没排净。断开排出口，让泵空运转充分排空气体，直至均匀出水。

（3）、泵长期放置，水锈等其它杂物糊死吸入阀，靠泵的真空度无法打开。拆下吸入阀清洗，或用更简易的办法：拧下吸水管滤网，用铁丝从吸入口向上捅几下。

2、 压力打不上

（1）、应首先排除被试件和连接管路渗漏。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖（2）、检查吸入和排出阀是否密合良好，有无杂物充填其间。

（3）、吸水管是否畅通和漏气，滤网是否堵塞。

（4）、各个连接处、密封件有无渗漏，如O形圈、垫圈、柱塞密封等，失效则更换。

 (5)、泄压阀打开未关闭,或关闭不严适效.

（6）、水箱内是否有足够的存水。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖七、   压力保不住

（1）排出阀线密合不良 (操作手柄上抬) ，可用1000#～2000＃研磨粉配研。有无杂物充填其间，可自身运行冲洗，或拆下清洗。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖（2）、各个连接处有无渗漏现象。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖（3）、被试件容积太小（＜2升），应配置蓄能容器。

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖八、    随机技术文件及备件

敬 告 用 户

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖首先感谢您使用我厂产品

澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖在使用本泵前务请详尽阅读本说明书.

在安装使用过程中,如有什么问题或出现故障,请参照本说明书解决和排除,如不能得到解决及时与我厂联系。

由于产品的不断改进,可能导致本说明书与产品不完全相符,有什么疑问,请及时与我厂联系。

如用户对试压泵澳门小龙人论坛9094-90494小龙人现场开奖-153111小龙人高手论坛-小龙人论坛四肖八码-小龙人免费153111二肖二码-153111小龙人论坛内部三肖有什么特殊要求，我们可进行专门设计。
